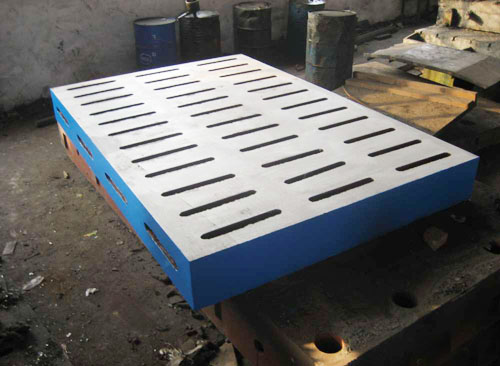

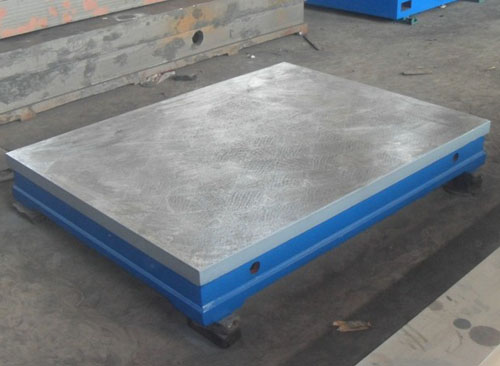

鑄鐵平板

鑄鐵平板用于工件檢測或劃線的平面基準器具。 鑄鐵平板用途比較廣泛,應用于機械制造、化工、五金、航空航天、石油、汽車制造、儀器儀表制造等行業。

鑄鐵平板在使用時要行安裝調試。然后,把平板的工作面擦拭干凈,在確認沒有問題的情況下使用,使用過程中,要注意避免工件和平板的工作面有過激的碰撞,防止損壞平板的工作面;工件的重量不可以超過平板的額定載荷,否則會造成工作質量降低,還有可能損壞平板的結構,甚至會造成平板變形,使之損壞,無法使用。大型鑄鐵平板工作表面不應有銹跡、劃痕、碰傷及其他影響使用的外觀缺陷。鑄鐵平板種類繁多,無論是拼裝平板、鑄鐵平板、檢驗平臺、劃線平板、基礎平臺和以上使用   相同。

鑄鐵平板適用于各種檢驗工作,測量用的基準平面,用于機床機械測量基準,檢查零件的尺寸精度或形位偏差,并作劃線。在機械制造中也是的基本工具。

鑄鐵平板精度:按標準計量檢定規程執行,分別為0,1,2,3級四個級別。

鑄鐵平板也叫鑄鐵平臺,是用于工件檢測或劃線的平面基準器具,主要用于檢驗工件誤差的基準。

鑄鐵平板廣泛應用于機械制造、化工、五金、航空航天、石油、汽車制造、儀器儀表制造等行業,可以用于檢驗機械零件平面度、平行度、直線度等形位公差的測量基準,也可用于零件的劃線和測量、實驗、鉚焊、焊接、基礎、工作臺等。

鑄鐵平板材質:鑄鐵HT200-300,工作面硬度為HB170-240,經過兩次人工處理(人工退火600度-700度和自然時效2-3年)使用該產品 的精度穩定,能好。

鑄鐵平板規格:100*100—3000*6000,規格根據需方圖紙制作。

鑄鐵平板精度:按標準計量檢定規程執行,分別為0、1、2、3四個等級。

鑄鐵平板可用涂色法檢驗零件平面度,具有準確、直觀、方便的優點。在經過刮研的鑄鐵平板上推動表座、工件比較順暢,無發澀感覺,方便了測量,了測量準確度。

鑄鐵平板的鑄鐵質量和熱處理質量對平板使用性能產生較大影響:或因殘存較大內應力使工作面變形;或因不損使精度不能保持;或因刮削困難得不到數值小的粗糙度。因此使用鑄鐵平板   注意鑄鐵材料的選擇,采用時效處理等方法鑄鐵平板的殘余應力。

鑄鐵平板的技術要求:

1、平板工作面不得有嚴重影響外觀和使用性能的砂孔、氣孔、裂紋、夾渣、縮松、劃痕、碰傷、繡點等缺陷。

2、平板的鑄造表面應清楚型砂且平整,涂漆牢固。

3、精度等級為0級~3級的平板工作面上,直徑小于15mm的砂孔允許用相同材料堵塞,其硬度應小于周圍材料的硬度。工作面堵塞的砂孔應不多于4個,且砂孔之間的距離應不小于80mm。

4、平板應采用細密的灰口鑄鐵等材料制造,其工作面硬度應為170~220HB。

5、平板工作面通常采用刮削工藝。對采用刮削加工的3級平板工作面,其表面粗糙度Ra大允許值為5μm。

6、平板應去磁和穩定性處理。

7、平板相對兩個側面上,應有安裝手柄或吊環裝置的螺紋孔(或圓柱孔),且裝置位置的設計應盡量減少因搬運而引起的變形。

8、若平板工作面上設置螺紋孔(或溝槽),其部位應不高于工作面。
